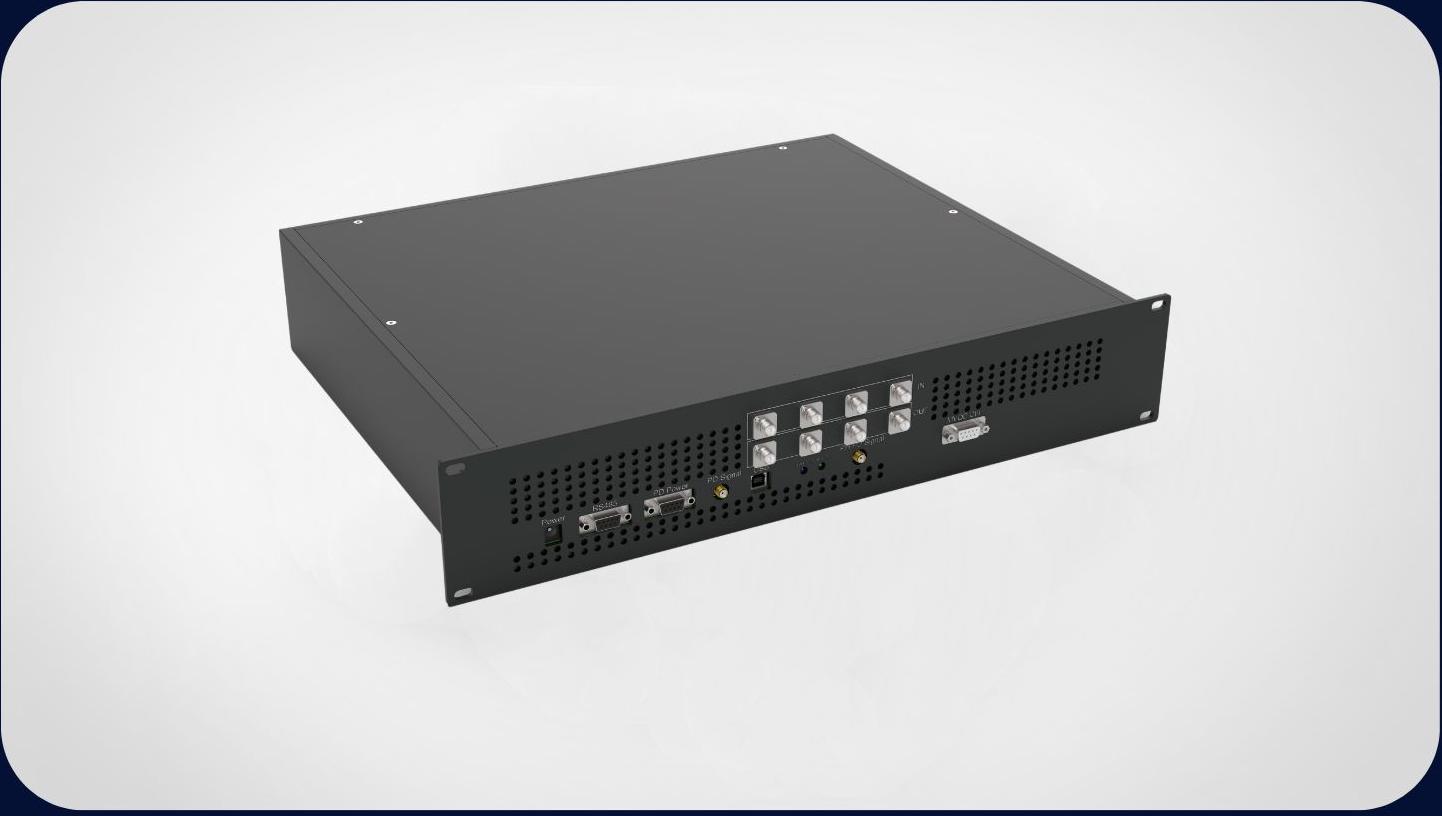

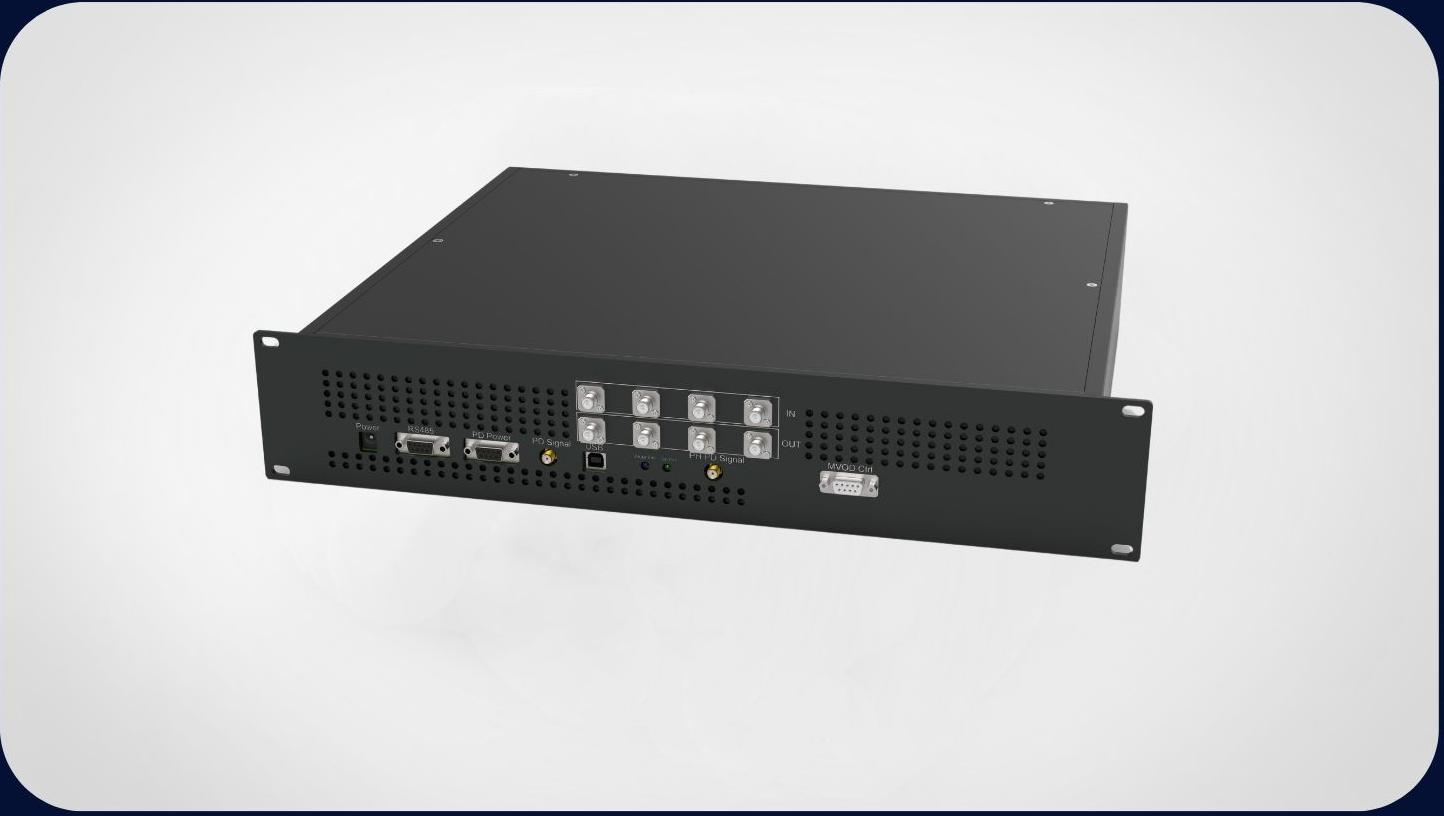

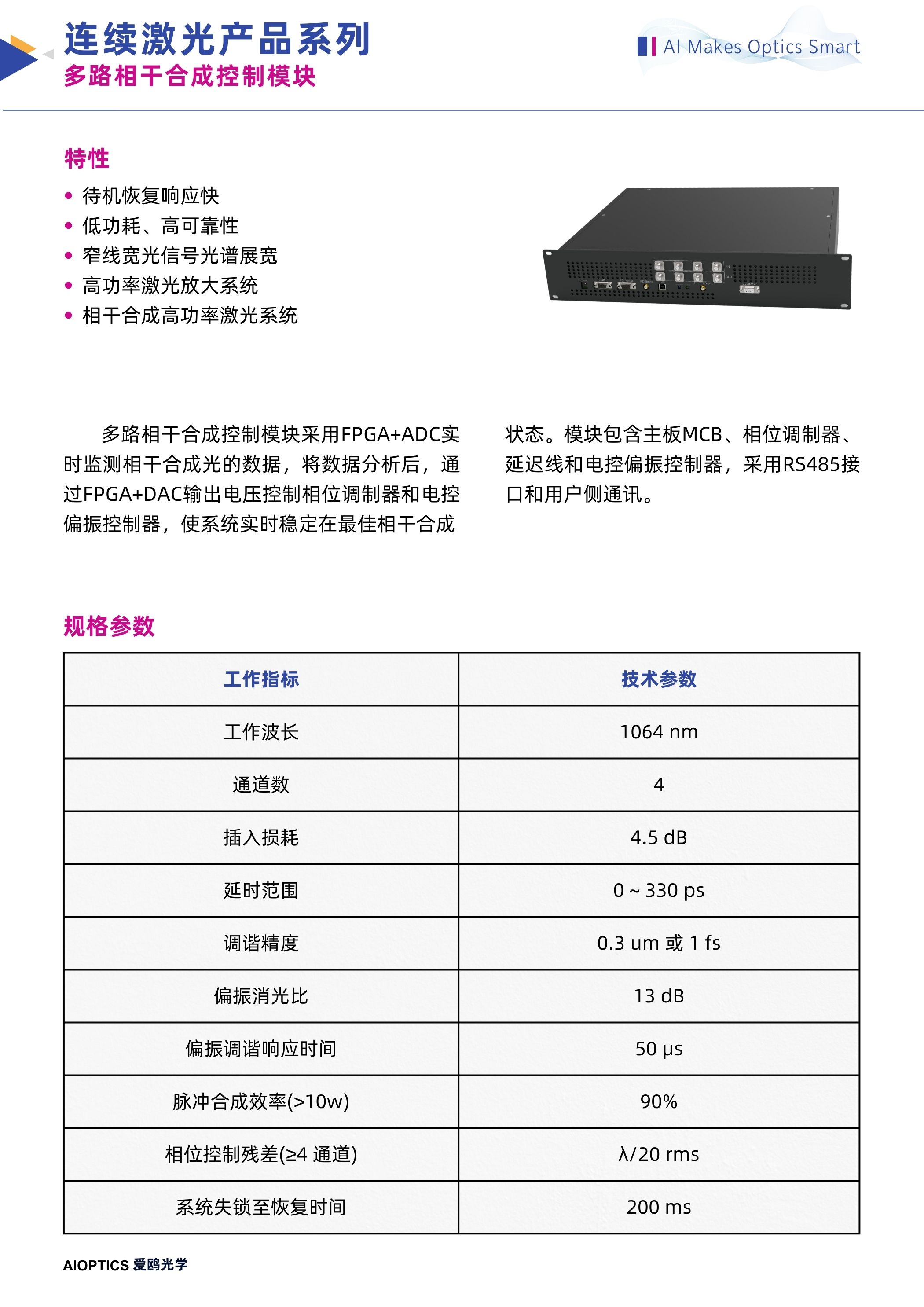

多路相幹合成控制模塊采用FPGA+ADC實時監測相幹合成光的數據，将數據分析後，通過FPGA+DAC輸出電壓控制相位調制器和(hé / huò)電控偏振控制器，使系統實時穩定在最佳相幹合成狀态。模塊包含主闆MCB、相位調制器、延遲線和(hé / huò)電控偏振控制器，采用RS485接口和(hé / huò)用戶側通訊。
| 工作指标 | 技術參數 |
| 工作波長 | 1064 nm |
| 通道數 | 4 |
| 插入損耗 | 4.5 dB |
| 延時範圍 | 0 ~ 330 ps |
| 調諧精度 | 0.3 um 或 1 fs |
| 偏振消光比 | 13 dB |
| 偏振調諧響應時間 | 50 μs |
| 脈沖合成效率(>10w) | 90% |
| 相位控制殘差(≥4 通道) | λ/20 rms |
| 系統失鎖至恢複時間 | 200 ms |
